Trichter zur Befüllung von Shimano Scheibenbremsen
Kunststoff Sonderanfertigung nach Kundenwunsch – No Air Trichter zum Befüllen der Bremse beim E- Bike
tunning bikes sprach uns an, ob wir einen Trichter mit Gewinde fertigen können. Der Trichter wird zur Befüllung von Shimano Scheibenbremsen verwendet. Er hilft dabei, das Entlüften und Befüllen der Bremse zu keiner nervenaufreibenden und schmierigen Angelegenheit werden zu lassen.

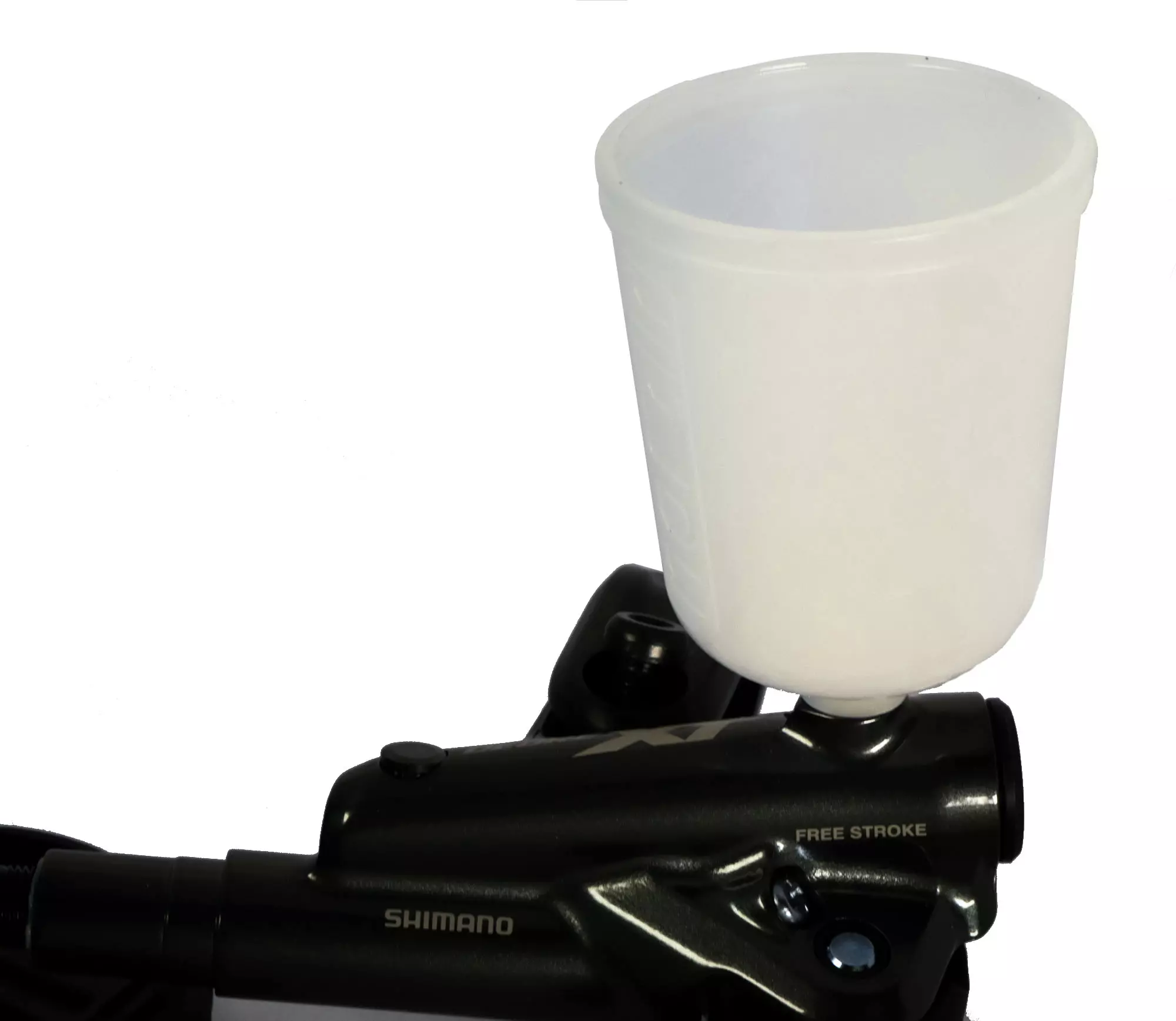

Zum Befüllen wird der Trichter in das Gewinde des Bremshebels geschraubt. Das Verschließen erfolgt mittels eines Holzstopfens.
Die Anfertigung des Trichters lief in mehreren Schritten ab:
Zunächst haben wir die 3D CAD Daten erstellt und unserem Kunden als Bild zu Verfügung gestellt.
Nachdem tunning bikes das Bild zusagte, haben wir mit den 3D CAD Daten ein paar Muster im 3D Druck mittels SLS (Selektives Lasersintern) erstellt. Das Material ist PA 12 und ölbeständig und daher für einen Test gut geeignet.
Anschließend ergaben sich noch kleine Anpassungswünsche. Dafür ist der 3D Druck ideal, um die Konstruktion zu überprüfen und ohne teuren Werkzeugbau. So kann man die Teile testen und ausprobieren.
So gab es eine zweite Runde mit leicht geänderten Trichtern aus dem 3D Druck wieder aus PA 12.
Nachdem die „neuen“ Trichter für gut befunden wurden, ging es an den Werkzeug- und Formenbau im eigenen Haus. Nach einigen Wochen konnte unser Kunde die ersten Trichter aus dem Spritzgusswerkzeug in Augenschein nehmen. Diese sagten Ihm auf Anhieb zu, so das nur noch das Logo ergänzt werden musste. Nachdem das auch im Werkzeug eingebracht wurde, ging es in die Serie.
Für die Zukunft ist auch noch eine weitere Variante mit einem anderen Gewinde denkbar.
